Tableau en triphasé : guide complet pour une installation sécurisée

Lorsque vous vous penchez sur l’électricité dans un bâtiment, vous découvrez rapidement que la gestion du courant est bien plus complexe qu’il n’y paraît. En effet, pour assurer une alimentation stable et efficace, notamment dans les contextes où la puissance demandée est élevée, comprendre les différentes formes de courant devient crucial. Le système triphasé s’impose alors comme une solution performante et robuste, utilisée aussi bien dans les locaux professionnels que dans certaines habitations. Mais quel est le rôle exact du tableau électrique dans ce dispositif ?

Le tableau en triphasé désigne un élément central de votre installation électrique qui regroupe et protège les circuits répartis sur trois phases distinctes. Cette configuration garantit une meilleure répartition de la puissance et assure la stabilité du courant dans l’ensemble du bâtiment. Le tableau permet ainsi de faciliter la gestion des charges, d’améliorer la sécurité de l’installation et d’optimiser son fonctionnement au quotidien. Approfondissons ensemble les principes et bonnes pratiques pour maîtriser parfaitement ce composant essentiel.

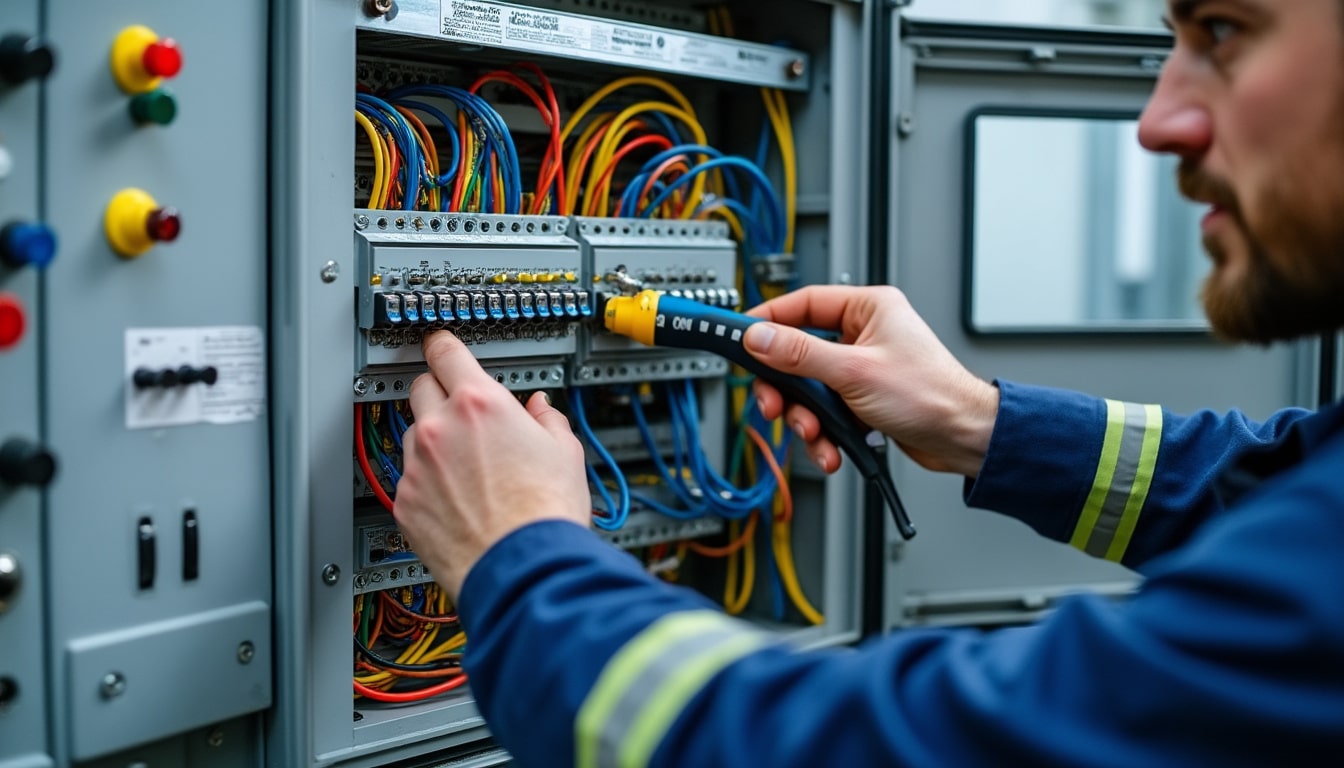

Comprendre le fonctionnement d’un tableau électrique en courant triphasé

Les bases du courant triphasé : définition et particularités

Le courant triphasé est un système électrique dans lequel le courant alternatif est réparti sur trois phases décalées de 120 degrés. Contrairement au monophasé, qui ne comporte qu’une seule phase, le triphasé offre une alimentation plus stable et plus puissante. Cette particularité le rend particulièrement adapté aux installations nécessitant une puissance importante, comme les ateliers ou certaines maisons équipées de gros appareils électriques. Chaque phase permet de transporter une partie de la charge électrique, ce qui diminue les risques de surcharge. De plus, le système comprend un fil neutre et un fil de terre, essentiels à la sécurité et à la bonne distribution du courant.

Dans une installation électrique triphasée, le rôle du neutre est de servir de point de référence pour le retour du courant, tandis que la terre assure une protection contre les défauts électriques. Cette architecture garantit une meilleure efficacité énergétique et une réduction des pertes. À l’inverse, le monophasé est généralement suffisant pour les petites installations domestiques, mais il peut montrer ses limites dès que la puissance demandée dépasse 12 kVA, seuil courant pour le passage en triphasé en France.

Les fils de phase, neutre et terre : rôles et importance dans un tableau électrique triphasé

Dans un tableau électrique adapté à une installation triphasée, chaque fil a une fonction bien spécifique qui contribue à la sécurité et à la stabilité du système. Les fils de phase transportent le courant actif et sont au nombre de trois, chacun correspondant à une phase distincte. Leur répartition équilibrée est indispensable pour éviter les surcharges et les déséquilibres qui peuvent endommager le réseau. Le fil neutre sert de retour pour le courant et permet de compléter le circuit électrique, notamment dans les appareils monophasés connectés au réseau triphasé.

Le fil de terre joue un rôle crucial en matière de sécurité : il évacue les courants de fuite vers le sol en cas de défaut d’isolation, prévenant ainsi les risques d’électrocution. Voici un résumé des rôles principaux de ces fils dans un circuit triphasé :

• Fils de phase : transportent le courant actif sur trois circuits décalés
• Fil neutre : assure le retour du courant et stabilise la tension
• Fil de terre : protège contre les défauts électriques en évacuant les fuites
• Assure la sécurité et la continuité de l’alimentation dans l’installation

Quand opter pour un tableau en triphasé plutôt qu’un monophasé ?

Puissance et usages : critères clés pour choisir la bonne alimentation

Choisir entre un tableau en monophasé ou en triphasé dépend principalement de vos besoins en puissance et des usages prévus. En règle générale, pour une installation domestique classique, un tableau monophasé suffit jusqu’à 12 kVA, ce qui correspond à la plupart des logements standards en France. Cependant, si vous disposez d’équipements énergivores comme un chauffage électrique, une pompe à chaleur ou un atelier professionnel, le triphasé devient souvent indispensable.

Les installations professionnelles, notamment dans le secteur industriel ou artisanal, requièrent régulièrement des puissances supérieures à 12 kVA, rendant le triphasé incontournable. Le passage à un tableau électrique triphasé permet de mieux gérer la puissance disponible, d’optimiser la consommation d’énergie, et d’assurer une meilleure stabilité du réseau. Le choix doit donc s’appuyer sur l’analyse précise de vos appareils et de leur consommation électrique.

Avantages et limites du monophasé et du triphasé pour une installation électrique

Pour mieux comprendre les différences, voici cinq critères essentiels à considérer avant d’opter pour un tableau monophasé ou triphasé :

• Puissance totale requise par l’installation
• Type d’équipements électriques utilisés
• Flexibilité dans la gestion des charges
• Coût d’installation et maintenance
• Normes et réglementations locales applicables

En résumé, le monophasé est idéal pour les besoins faibles à modérés, tandis que le triphasé offre une solution robuste pour les installations exigeantes. Chaque type présente ses propres limites : le monophasé peut provoquer des surcharges en cas de forte demande, alors que le triphasé nécessite un investissement initial plus important et une installation plus complexe.

Décrypter un schéma et plan de montage pour un tableau adapté au triphasé

Lire un schéma électrique : les symboles et repères indispensables

Pour installer ou comprendre un tableau électrique en triphasé, savoir lire un schéma est essentiel. Les schémas utilisent des symboles universels qui représentent les différents composants et circuits. Parmi les symboles essentiels, on retrouve ceux des disjoncteurs, interrupteurs différentiels, barres de connexion, et câbles. La maîtrise de ces symboles facilite l’identification des éléments et la compréhension du câblage, ce qui est crucial pour la sécurité et la conformité de l’installation.

Voici un tableau récapitulatif des symboles électriques les plus courants dans un schéma de tableau triphasé :

Pour bien lire un schéma, voici quatre étapes à suivre :

• Identifier les symboles de chaque composant
• Repérer les connexions entre les phases, neutre et terre
• Comprendre le cheminement du courant à travers le circuit
• Vérifier la disposition des modules et protections

Guide pas à pas pour le montage d’un tableau électrique en triphasé

Le montage d’un tableau en triphasé demande une organisation rigoureuse et le respect des consignes de sécurité. Tout commence par le positionnement des composants selon le plan validé, en tenant compte de la place nécessaire pour chaque module. L’étape suivante consiste à câbler les disjoncteurs, interrupteurs différentiels et barres de connexion en veillant à équilibrer les phases.

Trois composants clés doivent être intégrés dans le schéma et le tableau :

• Disjoncteurs : protègent chaque circuit individuel contre les surcharges
• Interrupteurs différentiels : assurent la protection contre les fuites de courant
• Barres de connexion : facilitent la distribution des phases, neutre et terre

Le câblage doit respecter l’ordre logique du schéma tout en garantissant un équilibrage correct des phases pour éviter les déséquilibres. Enfin, un contrôle minutieux est nécessaire avant la mise sous tension pour assurer la conformité et la sécurité de l’installation.

Dimensionner et équilibrer son tableau pour une installation fiable et sécurisée

Calculer les calibres et sections des composants pour garantir la sécurité

Dimensionner correctement son tableau électrique est un exercice qui demande précision et connaissance des normes. Le choix du calibre des disjoncteurs dépend directement de la puissance des appareils à protéger et de la section des câbles utilisés. Par exemple, un disjoncteur calibré à 16 A nécessite un câble de section 2,5 mm², tandis qu’un disjoncteur de 32 A requiert une section de 6 mm². Ces règles sont essentielles pour éviter les risques de surchauffe et d’incendie.

Voici cinq conseils pour bien dimensionner votre tableau :

• Évaluer la puissance totale des appareils raccordés
• Choisir des disjoncteurs adaptés à la charge maximale
• Utiliser des câbles avec une section conforme aux normes
• Prendre en compte la longueur des câbles pour limiter les pertes
• Respecter les seuils recommandés par la norme NF C 15-100

Assurer un équilibrage optimal des phases pour éviter les surcharges

L’équilibrage des phases dans un tableau triphasé évite les surcharges localisées qui peuvent entraîner des dysfonctionnements voire des pannes. La clé consiste à répartir la puissance consommée de manière égale sur les trois phases. Cela implique de bien répartir les circuits et leurs disjoncteurs en tenant compte des caractéristiques de chaque équipement.

Pour éviter les erreurs courantes, voici quatre pièges à éviter :

• Concentrer trop de charges sur une seule phase
• Ignorer la puissance nominale des appareils lors de la répartition
• Utiliser des sections de câble insuffisantes pour la charge réelle
• Ne pas vérifier régulièrement l’équilibrage après modifications

Les composants essentiels du tableau et leur rôle dans une installation triphasée

Focus sur les disjoncteurs, interrupteurs différentiels et autres modules indispensables

Le tableau électrique triphasé regroupe plusieurs composants essentiels qui assurent la sécurité et le bon fonctionnement de l’installation. Les disjoncteurs protègent chaque circuit contre les surcharges et courts-circuits, tandis que les interrupteurs différentiels détectent les fuites de courant et coupent l’alimentation en cas de défaut. Les modules de commande et les barres de connexion permettent une organisation claire et une gestion efficace du circuit.

Voici une liste des six composants clés que vous retrouverez dans un tableau triphasé :

• Disjoncteurs thermomagnétiques
• Interrupteurs différentiels
• Barres de connexion (phase, neutre, terre)
• Modules de commande et signalisation
• Fusibles de protection
• Peignes de raccordement pour une installation propre

Conseils d’expert pour l’entretien et la vérification régulière des modules

Pour garantir la longévité et la sécurité de votre tableau en triphasé, un entretien régulier est indispensable. Vérifiez périodiquement l’état des disjoncteurs et des interrupteurs différentiels, en testant notamment le déclenchement manuel. Assurez-vous que les connexions restent bien serrées pour éviter les faux contacts, et nettoyez la poussière qui peut s’accumuler à l’intérieur du tableau. Ces gestes simples permettent de prévenir les pannes et d’assurer une sécurité optimale.

• Tester les interrupteurs différentiels au moins une fois par trimestre
• Contrôler la serrage des bornes lors des maintenances annuelles

Sécurité et conformité : respecter les normes dans l’installation et la rénovation électrique

Les normes NF C 15-100 et autres règles pour un tableau conforme

La sécurité électrique est une priorité absolue lors de l’installation ou la rénovation d’un tableau électrique triphasé. En France, la norme NF C 15-100 définit les règles à respecter pour garantir la conformité et la sécurité des installations. Cette norme impose notamment des exigences sur la section des câbles, la protection différentielle, la répartition des circuits, et l’accessibilité du tableau. Elle évolue régulièrement, avec la dernière version datant de 2026, intégrant de nouvelles recommandations pour les installations modernes.

Voici quatre normes principales à respecter :

• Norme NF C 15-100 pour la conception et la sécurité des installations
• Respect des calibres des disjoncteurs selon la puissance
• Utilisation d’interrupteurs différentiels à haute sensibilité (30 mA)
• Obligation d’un bornier de terre et d’une bonne mise à la terre

Contrôles et risques : garantir la sécurité électrique de votre installation

Le respect des normes ne suffit pas : le contrôle régulier de l’installation permet de détecter des anomalies avant qu’elles ne deviennent dangereuses. Un contrôle post-installation doit vérifier la continuité des masses, le bon fonctionnement des dispositifs différentiels, et l’absence de défauts d’isolement. En cas de non-conformité, les risques encourus sont réels : électrocution, incendie, pannes fréquentes, et mise en danger des occupants.

Les risques liés à un non-respect des normes incluent :

• Risques d’électrocution
• Incendies dus à la surchauffe des câbles
• Pannes et dysfonctionnements fréquents

Après l’installation, deux étapes clés sont indispensables :

• Contrôle visuel et mécanique de l’installation
• Mesure des résistances d’isolement et tests fonctionnels

FAQ – Réponses claires aux questions fréquentes sur les tableaux électriques triphasés

Peut-on installer un tableau en triphasé dans une maison classique ?

Oui, il est possible d’installer un tableau électrique en triphasé dans une maison classique, surtout si la puissance requise dépasse 12 kVA ou si vous avez des équipements énergivores. Cette solution garantit une meilleure répartition de la charge et une alimentation stable.

Comment équilibrer correctement les phases dans un tableau électrique ?

L’équilibrage des phases consiste à répartir les circuits et leurs charges de manière égale entre les trois phases pour éviter les surcharges. Cela se fait en analysant la puissance de chaque circuit et en les assignant aux phases en respectant une répartition homogène.

Quels sont les risques d’un mauvais montage du tableau triphasé ?

Un mauvais montage peut entraîner des déséquilibres de phase, des surcharges, des déclenchements intempestifs des protections, et potentiellement des risques d’incendie ou d’électrocution. Il est donc crucial de respecter les normes et les bonnes pratiques.

Combien de disjoncteurs faut-il prévoir dans un tableau triphasé ?

Le nombre de disjoncteurs dépend du nombre de circuits à protéger. En général, un tableau triphasé comprend un disjoncteur par circuit, répartis sur les trois phases pour assurer un équilibrage optimal.

Quelles sont les normes à respecter pour une installation triphasée ?

La principale norme est la NF C 15-100 qui régit la conception, la sécurité, et la conformité des installations électriques en France. Elle impose des règles sur la section des câbles, la protection différentielle, et la répartition des circuits.

Comment savoir si mon installation nécessite un passage au triphasé ?

Si votre consommation électrique dépasse 12 kVA, ou si vous utilisez des équipements professionnels ou énergivores, un passage au triphasé est recommandé. Un professionnel peut réaliser une étude précise pour déterminer ce besoin.
